ワイヤーシステム・ピクチャーレール

ピクチャーレール

荒川技研工業のピクチャーレールは、空間の品位を失わないよう細部にこだわり自社で設計しており、全米、特にワシントンD.C.の各ミュージアムで採用されております。またスペイン、ロシア、中国や日本の美術館でも、「A」マークの入った当社の製品が多く使われています。

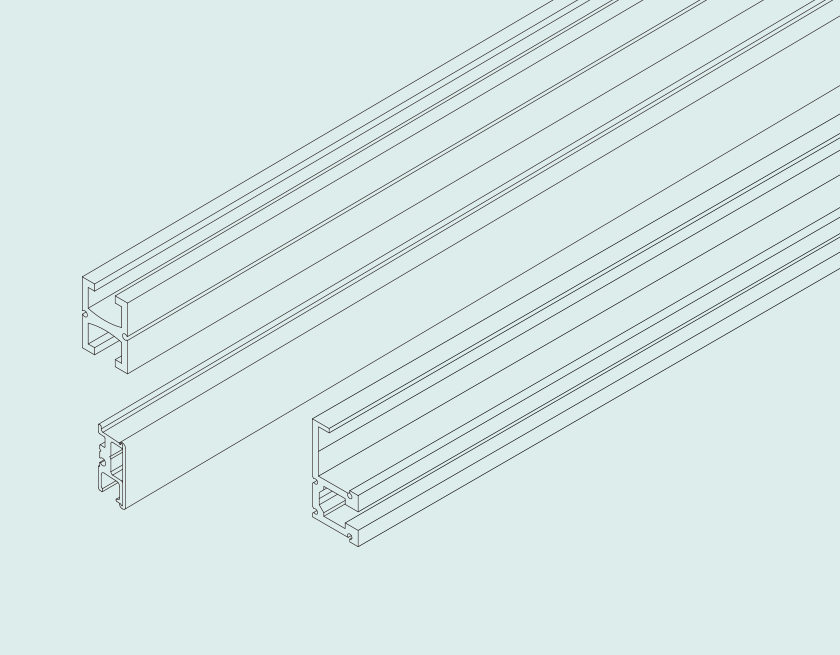

ピクチャーレール線画

軽量から超重量まで対応可能

ピクチャーレール使用イメージ

製造メーカーならではの多彩なフック(ハンガー)の製品ラインナップ

当社がお応えするフィールドは、美術館・ギャラリー、店舗・オフィス、住宅などと多岐にわたります。店舗で求められる「展示物が浮いているような浮遊感あるディスプレイ」では2~3kgの軽量物を極細ワイヤーで、住宅で求められる「部屋のDIY、リノベーション」には簡単に取付が可能でかつ、きれいに仕上がる壁付用の後付ピクチャーレール、美術館やギャラリーでは展示物の頻繁な取替えや100kgを超える重量のある展示物にも対応が可能なピクチャーレールなどがあります。

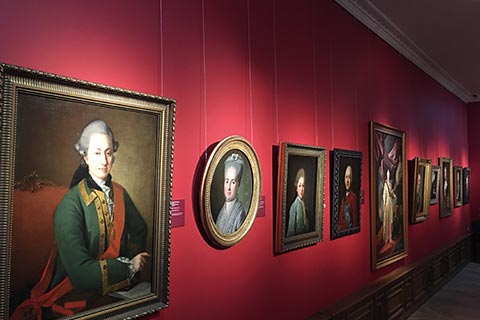

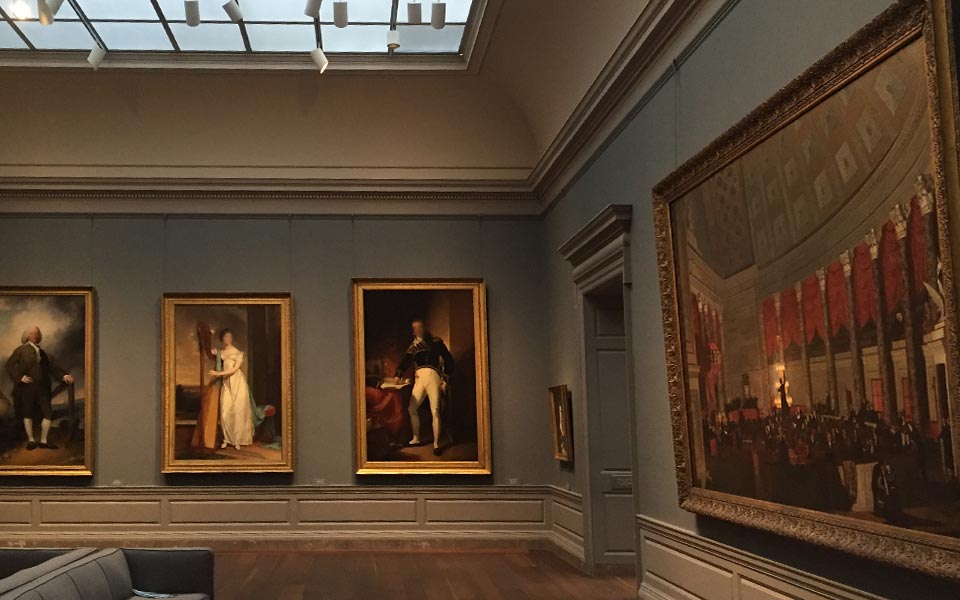

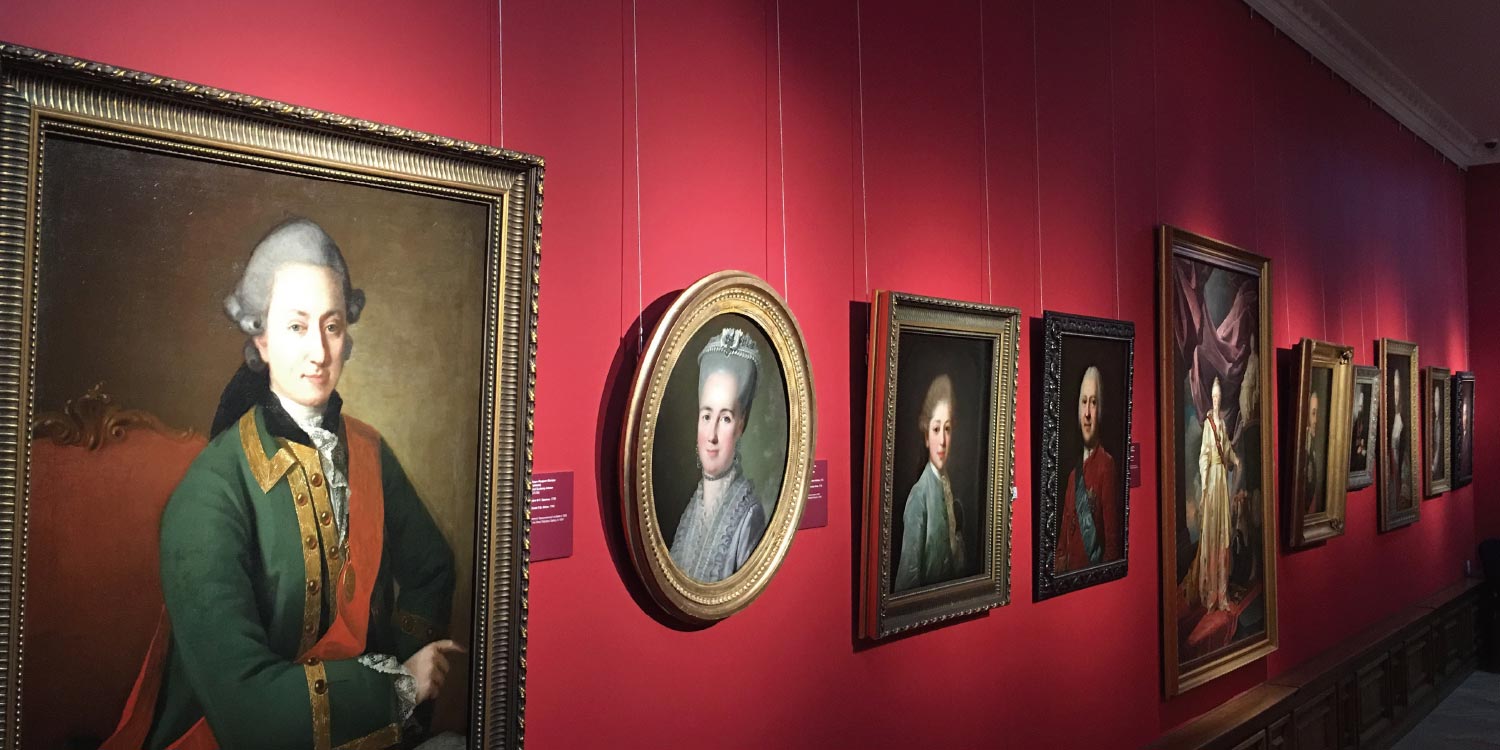

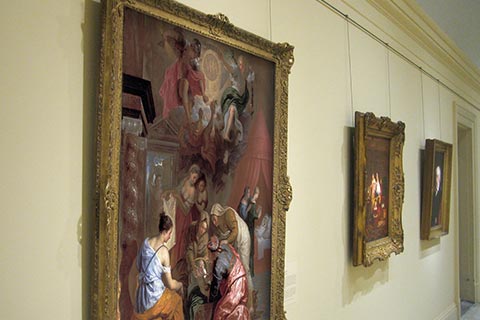

ARAKAWA製品を採用している美術館・ギャラリー

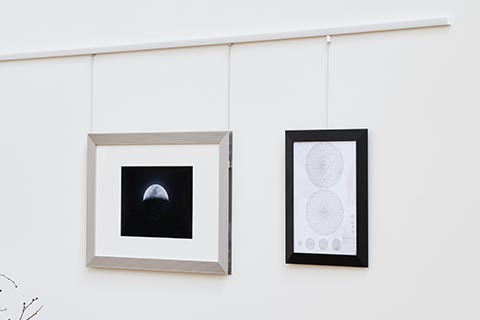

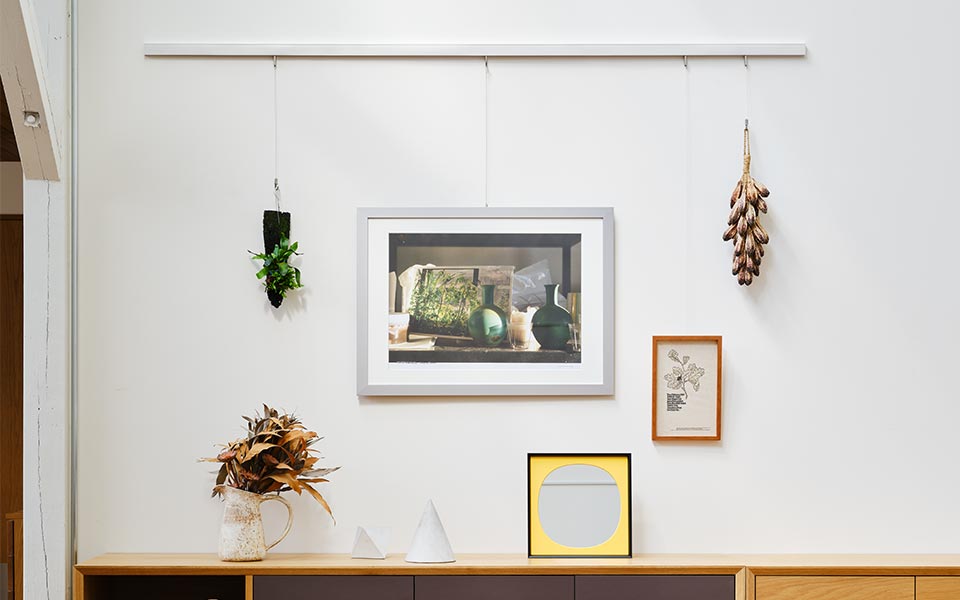

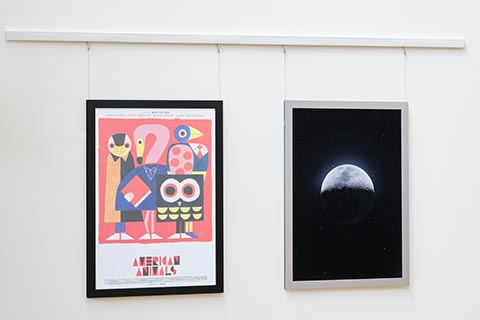

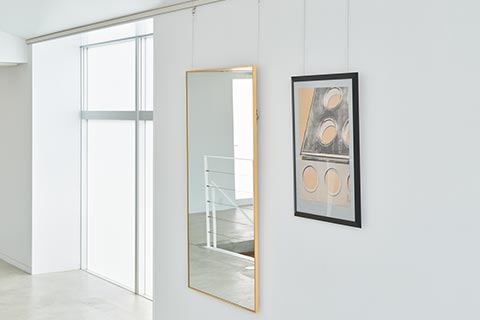

ピクチャーレールの使用イメージ1

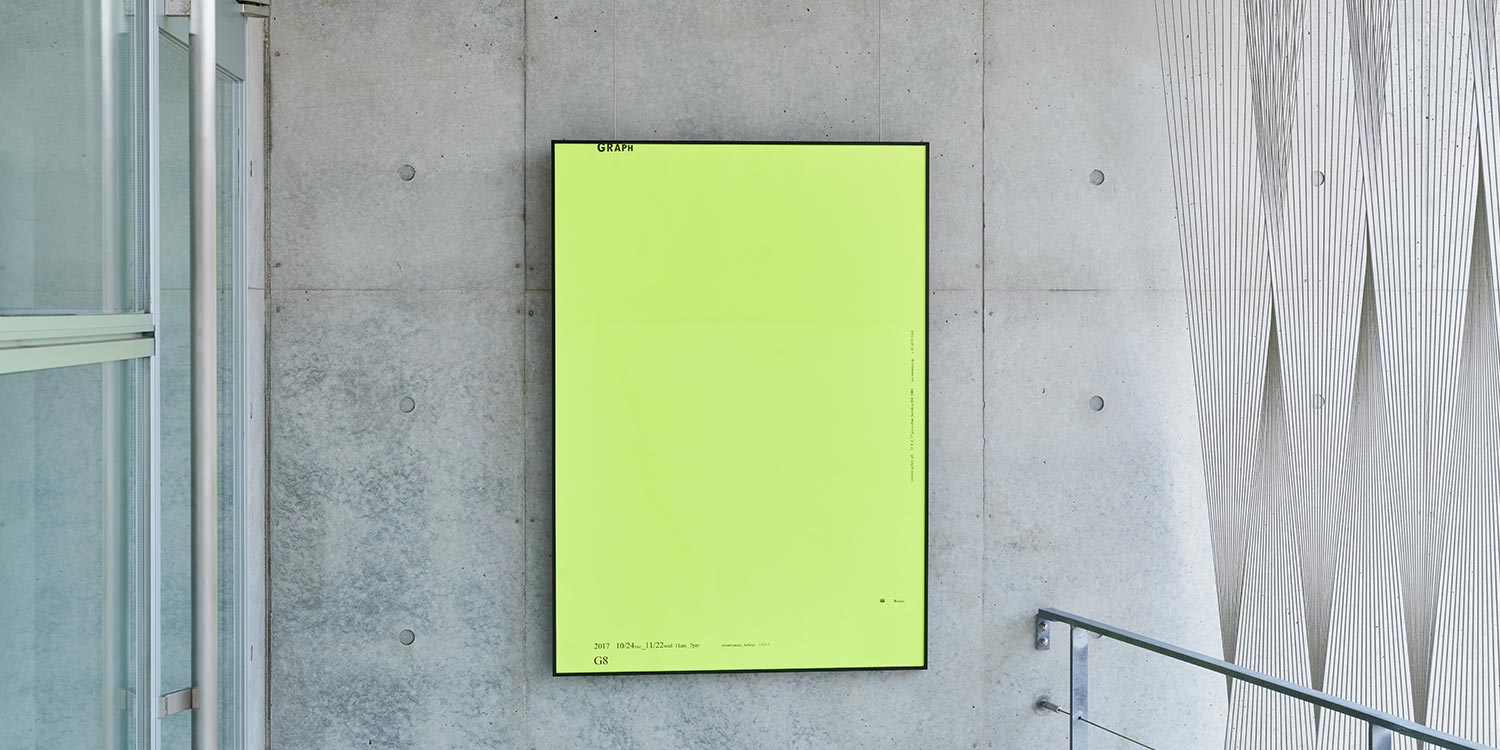

ピクチャーレールの使用イメージ2

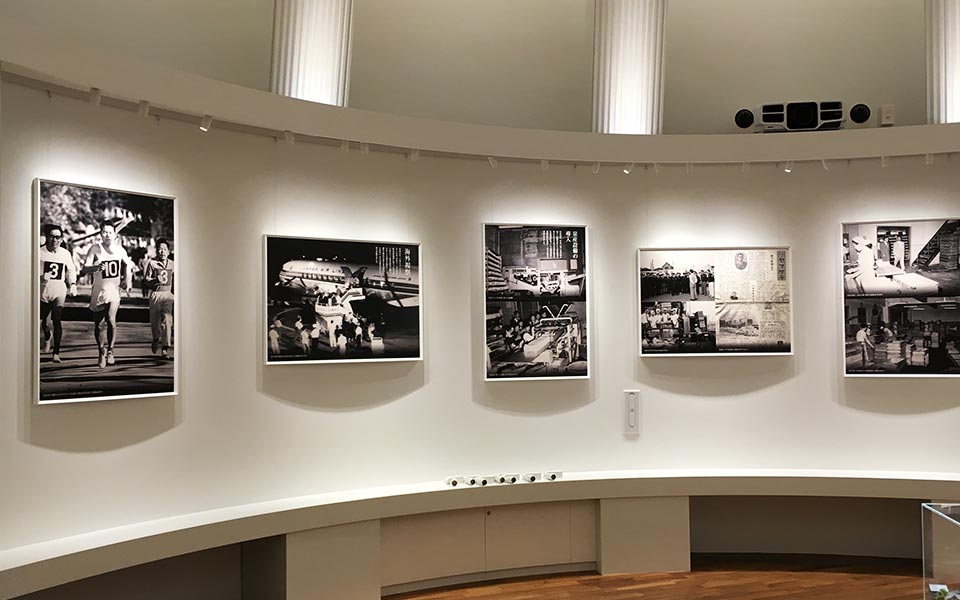

ピクチャーレールの使用イメージ3

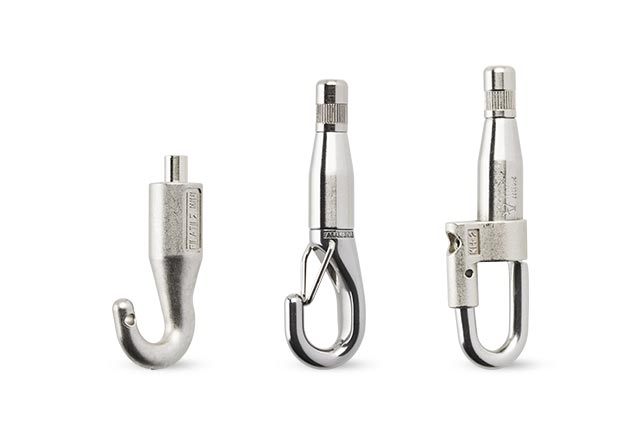

ピクチャーレールで使用可能なハンガー

フックの形状が豊富で様々なニーズに対応可能

フックの形状も用途によってお選びいただけます。簡単な操作でロック/解除のできるスタンダードタイプと二重安全装置のついたSタイプ(ストッパーキャップ型)。フック部も転落防止機能のついたはずれ止めタイプ、盗難防止機能がついたセキュリティフックタイプをお選びいただけます。

ピクチャーレール・ストーリー

荒川技研工業は、ピクチャーレールが生まれるきっかけとなった「ワイヤーグリッパー」を1973年に世界で初めて開発しました。ワイヤーグリッパーはステンレスワイヤーに任意の位置で移動、固定ができる金具です。誰でも簡単に物を吊るすことができ、上下の位置移動もワンタッチです。このワイヤーグリッパー“アラカワグリップ”に、カーテンレールから派生したピクチャーレールと組み合わせることで、上下だけでなく、左右の位置も簡単に移動できるようになり、業界に革命を起こしました。

基本構成

アラカワピクチャーレールは次の4つの製品を選んで使用します。

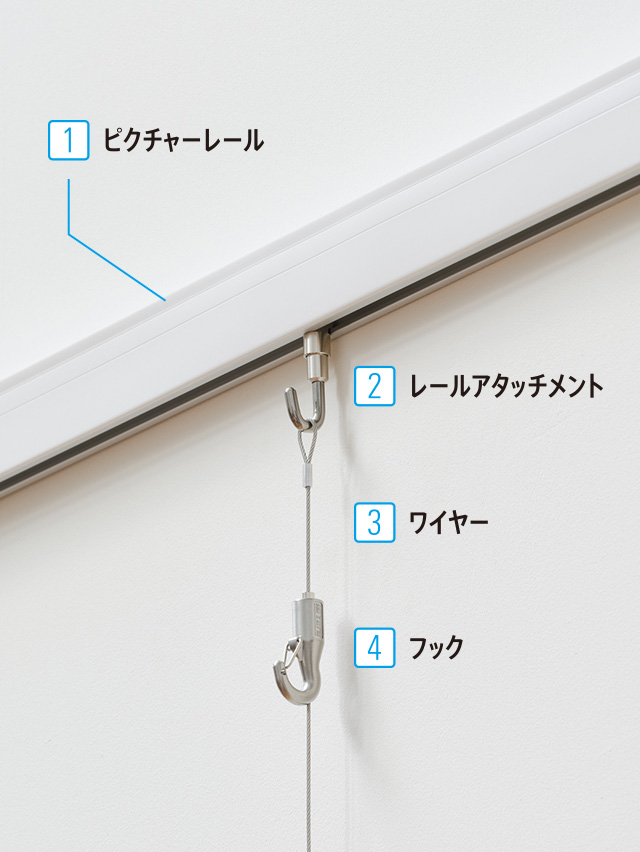

ピクチャーレールの基本構成図

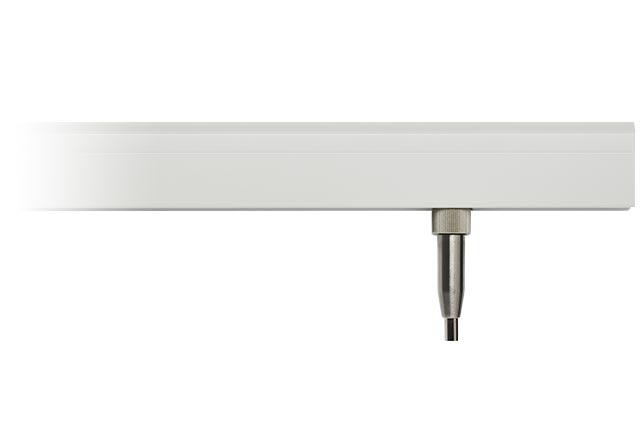

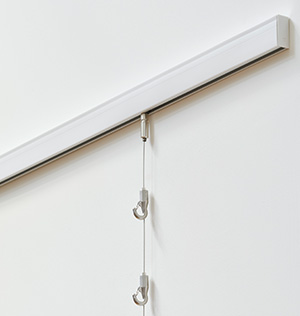

ピクチャーレール

展示物の重量や取付場所(壁面か天井)、条件(先付け、後付け)からピクチャーレールを選択します。記載の荷重は1m あたりの荷重です。

レールアタッチメント

ピクチャーレールからワイヤーを垂らすための金具です。ワンタッチ型はワイヤーを挿入、フック型は片ループワイヤーを掛けます。ワンタッチ型はスリムで美しく、片ループワイヤー用のフック型も選択できます。当社のレールアタッチメントはレールの側面から差し込むランナータイプでなく、後から追加で取付可能です。(CR-7を除く)

ワイヤー

レールアタッチメントのタイプからストレートワイヤー(ワンタッチ型)か片ループワイヤー(フック型)を選択します。また展示物の重量に合せてワイヤー系を選択します。

フック

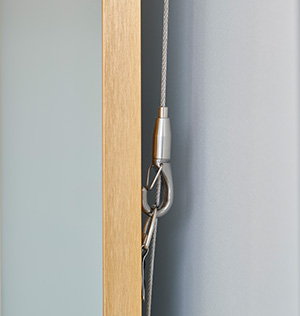

ハンガーとも呼ばれるワイヤー内で自在に高さ調整が可能なフック型の金具です。垂らしたワイヤーの下部からフックを挿入し、荷重内であれば1本のワイヤーにフックを複数取付できます。

ワイヤーに複数のフックで吊ることもできます
ワイヤーに複数のフックで吊ることもできます
フックの位置は自由に上下させることが可能です。
フックの位置は自由に上下させることが可能です。

超重量まで対応の
幅広いラインナップ

当社がお応えするフィールドは、美術館・ギャラリー、店舗・オフィス、住宅などと多岐にわたります。店舗で求められる「展示物が浮いているような浮遊感あるディスプレイ」では2~3kgの軽量物を極細ワイヤーで、住宅で求められる「部屋のDIY、リノベーション」には簡単に取付が可能でかつ、きれいに仕上がる壁付用の後付ピクチャーレール、美術館やギャラリーでは展示物の頻繁な取替えや100kgを超える重量のある展示物にも対応が可能なピクチャーレールなどがあります。

おすすめ製品と組合せ

軽量タイプ

10kgまでの展示物

ピクチャーレール CRE(壁面・後付タイプ)

10kgまでの展示物:ピクチャーレール CRE(壁面・後付タイプ)

10kg までの展示物、とにかく小さいレール

CREレールは主に住宅やオフィス、ギャラリーで使用される、コンパクトな壁面後付けタイプのピクチャーレールです。Φ1.2mmワイヤー1本で10kgまで吊ることができ、レールの厚みが10mm程度、高さも20㎜以下。シルバーのレールにホワイトのカバーをすることで、壁面に美しく納まります。

1. ピクチャーレール

ピクチャーレール CRE 製品写真

CRE

壁面後付けタイプ
エンドキャップ、ジョイントピン、ビス付属

2. レールアタッチメント

CF-1 製品写真

CF-1

ワンタッチ型・対応ワイヤー径Φ1.0・1.2

CF-2 製品写真

CF-2

フック型

3. ワイヤー(Φ1.2)

ストレートワイヤー 製品写真

ストレートワイヤー

ワンタッチ型用

片ループワイヤー 製品写真

片ループワイヤー

フック型用

4. フック

AF-3 製品写真

AF-3

標準タイプ・対応ワイヤー径Φ1.0・1.2

AF-3P 製品写真

AF-3P

外れ止め付きタイプ・対応ワイヤー径Φ1.0・1.2

中量タイプ

30kgまでの展示物

ピクチャーレール CRJ(後付タイプ)

30kgまでの展示物:ピクチャーレール CRJ(後付タイプ)

30kg対応で余裕をもって安全に。壁面に後付けしても目立たず美しいレール

CRJレールは美術館、悪物館などの展示施設から店舗、住宅まで幅広くご使用頂いている壁面取付・後付け用の中量用ピクチャーレールです。Φ1.5mmワイヤー1本で30kgまで吊ることができます。適度な大きさのレール形状で施工性に優れ、ビスをホワイトのカバーで隠すことで、壁面に溶け込みます。

1. ピクチャーレール

ピクチャーレール CRJ 製品写真

CRJ

壁面後付けタイプ エンドキャップ付属

2. レールアタッチメント

CR-1 製品写真

CR-1

ワンタッチ型・対応ワイヤー径Φ1.0~1.5

CR-4 製品写真

CR-4

フック型

3. ワイヤー(Φ1.5)

ストレートワイヤー 製品写真

ストレートワイヤー

ワンタッチ型用

片ループワイヤー 製品写真

片ループワイヤー

フック型用

4. フック

AF-3 SUS 製品写真

AF-3 SUS

標準タイプ・対応ワイヤー径Φ1.0~1.5

AF-3P 製品写真

AF-3P SUS

外れ止め付きタイプ・対応ワイヤー径Φ1.0~1.5

中量タイプ

30kgまでの展示物

ピクチャーレールMC(天井/壁面・先付け/後付けタイプ)

30kgまでの展示物:ピクチャーレールMC(天井/壁面・先付け/後付けタイプ)

30kg対応で余裕をもって安全に。カラー対応のMCレール。

MCレールは天井及び壁面に取付け可能な中量用ピクチャーレールです。 Φ1.5mmワイヤー1本で30kgまで吊ることができ、美術館・ギャラリーでは絵画吊りとして、店舗ではディスプレイのパネル吊り等多くの用途にご使用頂ける、コストパフォーマンスに優れたピクチャーレールです。

1. ピクチャーレール

ピクチャーレール MC-10 製品写真

MC-10

天井・壁面兼用後付けタイプ

ピクチャーレール MC-11 製品写真

MC-11

天井・壁面兼用先付けタイプ(12.5㎜ボード対応)

ピクチャーレール MC-16 製品写真

MC-16

天井・壁面兼用先付けタイプ(9.5㎜ボード対応)

2. レールアタッチメント

BS-32R-R 製品写真

BS-32R-R

ワンタッチ型/天井取り付け・対応ワイヤー径Φ1.0~1.5

MCD-4 製品写真

MCD-4

フック型/天井取り付け

BS-36D-R 製品写真

BS-36D-R

ワンタッチ型/壁面取り付け・対応ワイヤー径Φ1.0~1.5

MCD-2 製品写真

MCD-2

フック型/壁面取付け

3. ワイヤー(Φ1.5)

ストレートワイヤー 製品写真

ストレートワイヤー

ワンタッチ型用

片ループワイヤー 製品写真

片ループワイヤー

フック型用

4. フック

BS-20R 製品写真

BS-20R

標準タイプ・対応ワイヤー径Φ1.0~1.5

BS-20RP 製品写真

BS-20RP

外れ止め付きタイプ・対応ワイヤー径Φ1.0~1.5

BS-20RP-S 製品写真

BS-20RP-S

ストッパーキャップ付きタイプ・対応ワイヤー径Φ1.0~1.5

KH-1S 製品写真

KH-1S

セキュリティフックタイプ・対応ワイヤー径Φ1.0~1.5

重量タイプ

70kgまでの展示物

ピクチャーレールMH(天井/壁面・先付け/後付けタイプ)

70kgまでの展示物:ピクチャーレールMH(天井/壁面・先付け/後付けタイプ)

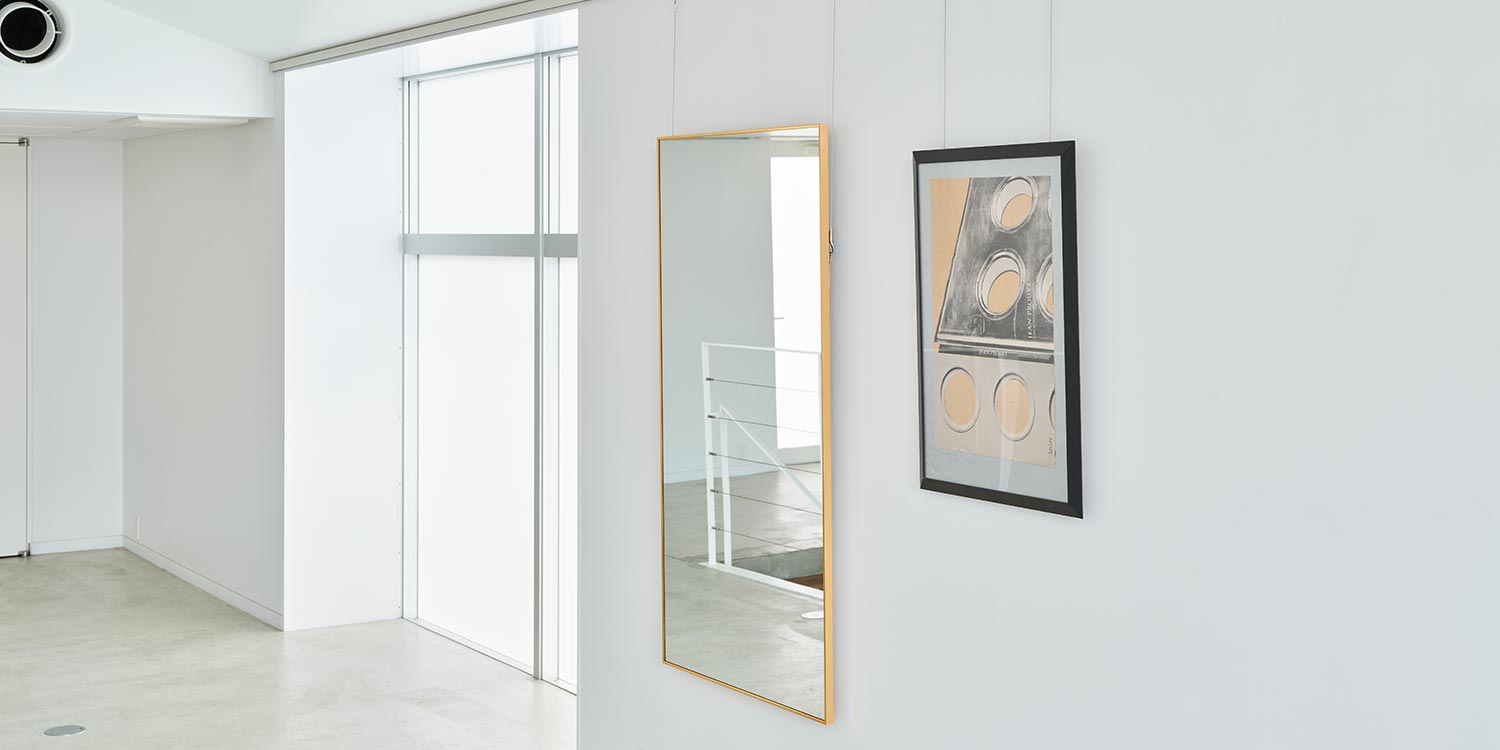

重量物でも確認に安全に吊ることができるMHレール。

MHレールは中・重量用ピクチャーレールです。天井・壁面取付け兼用のMH-1,2と壁面専用のMH-3レールがあります。Φ2.5mmワイヤー1本で70kgまで吊ることができ、美術館・博物館・公共施設等の重量物展示に幅広く採用されています。

1. ピクチャーレール

ピクチャーレール MH-3 製品写真

MH-3

壁面後付けタイプ

ピクチャーレール MH-1 製品写真

MH-1

天井・壁面兼用後付けタイプ

ピクチャーレール MH-2 製品写真

MH-2

天井・壁面兼用先付けタイプ

2. レールアタッチメント

SF-32R-R 製品写真

SF-32R-R

ワンタッチ型・対応ワイヤー径Φ1.5~2.5

MH-6H 製品写真

MH-6H

フック型

3. ワイヤー(Φ2.5)

ストレートワイヤー 製品写真

ストレートワイヤー

ワンタッチ型用

片ループワイヤー 製品写真

片ループワイヤー

フック型用

4. フック

SM-20VP 製品写真

SM-20VP

外れ止め付きタイプ・対応ワイヤー径Φ2.5・3.0

SM-20VP-S 製品写真

SM-20VP-S

ストッパーキャップ付きタイプ・対応ワイヤー径Φ2.5・3.0

SM-20VKP-S 製品写真

SM-20VKP-S

セキュリティフックタイプ・対応ワイヤー径Φ2.5・3.0

超重量タイプ

100kgまでの展示物

ピクチャーレールMR(壁面・後付タイプ)

100kgまでの展示物:ピクチャーレールMR(壁面・後付タイプ)

軽量物から重量物まで。汎用性の高いMR-3レール。

MR-3レールは100kg対応の重量用ピクチャーレールです。壁面に取り付けることができ、Φ3.0mmワイヤー1本で100kgまで吊ることができ、美術館・博物館・商業施設等の軽量物から重量物までの展示に対応できる汎用性の高いピクチャーレールです。

1. ピクチャーレール

ピクチャーレール 100kgピクチャーレール MR-3 製品写真

100kgピクチャーレール MR-3

壁面後付けタイプ

2. レールアタッチメント

MRD-32 製品写真

MRD-32

ワンタッチ型・対応ワイヤー径Φ1.5~3.0

MRD-6 製品写真

MRD-6

フック型

3. ワイヤー(Φ3.0)

ストレートワイヤー 製品写真

ストレートワイヤー

ワンタッチ型用

片ループワイヤー 製品写真

片ループワイヤー

フック型用

4. フック

SM-20VP 製品写真

SM-20VP

外れ止め付きタイプ・対応ワイヤー径Φ2.5・3.0

SM-20VP-S 製品写真

SM-20VP-S

ストッパーキャップ付きタイプ・対応ワイヤー径Φ2.5・3.0

SM-20VKP-S 製品写真

SM-20VKP-S

セキュリティフックタイプ・対応ワイヤー径Φ2.5・3.0

超重量タイプ

150kgまでの展示物

ピクチャーレールVH(壁面・先付/後付タイプ)

150kgまでの展示物:ピクチャーレールVH(壁面・先付/後付タイプ)

海外の美術館に多数採用されているVH-4レール。

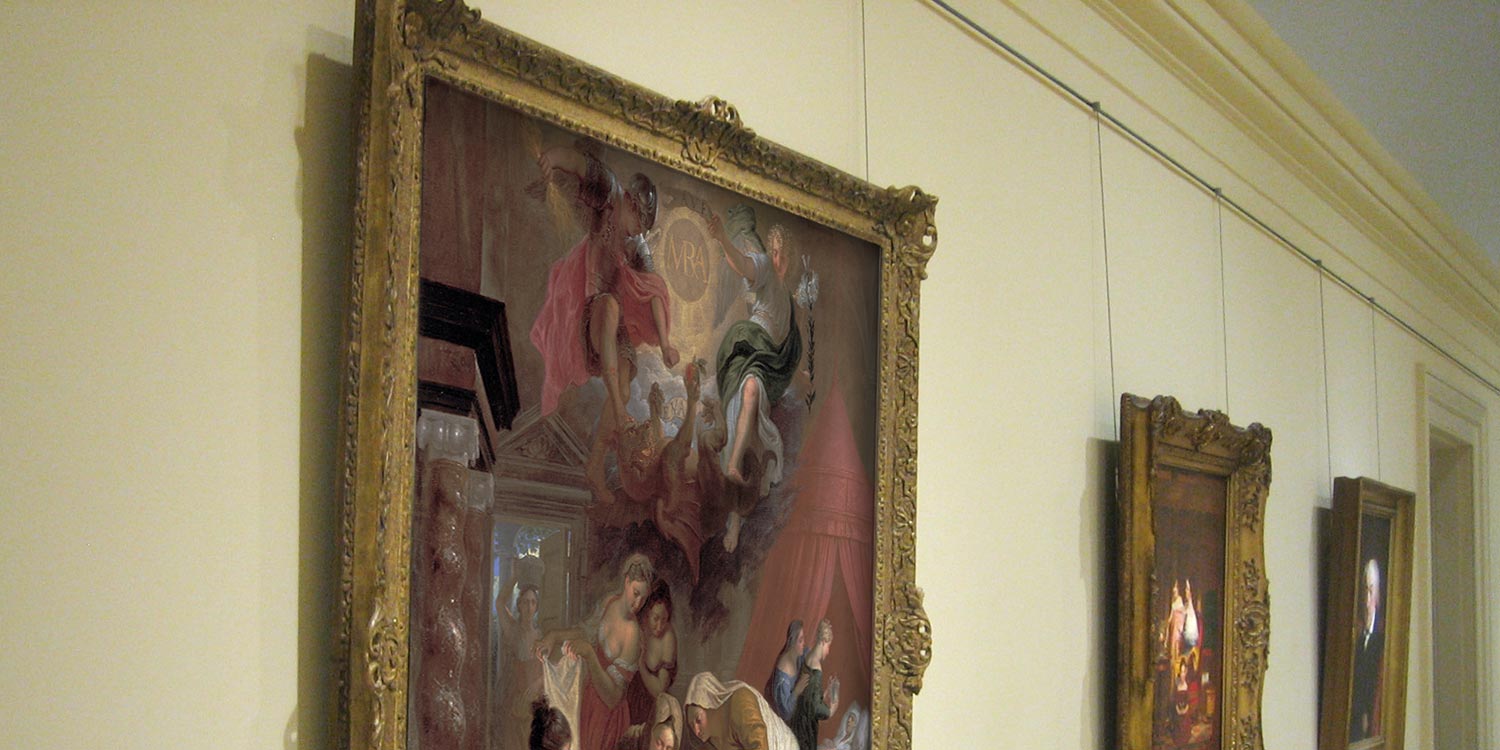

VH-4レールは米国・スミソニアン財団からの依頼で開発された安全性と意匠性を兼ね備えた超重量用のピクチャーレールです。壁面に先付けすることで、壁面と一体になり、美しく納まります。ナショナルギャラリー(ワシントンDC)やメトロポリタン美術館(ニューヨーク)等に採用されています。

1. ピクチャーレール

150kgピクチャーレール VH-4 製品写真

150kgピクチャーレール VH-4

壁面先付けタイプ属

2. ワイヤー付きレールアタッチメント

VJ-HD 製品写真

VJ-HD

対応ワイヤー径Φ3.0・4.0

3. フック

VF-20S 製品写真

VF-20S

対応ワイヤー径Φ4.0

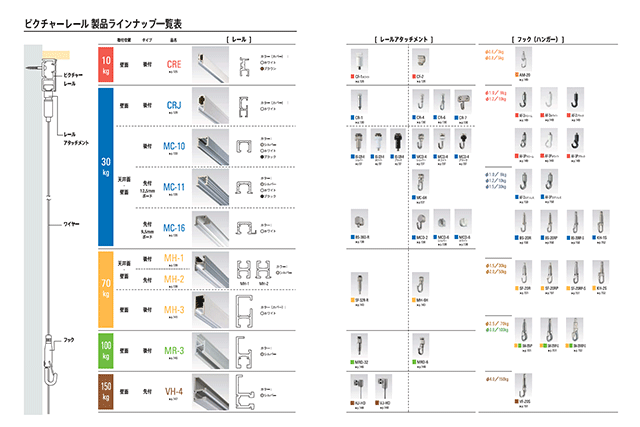

ピクチャーレール製品ラインナップ一覧表

すべてのピクチャーレール製品をご覧いただけます。グリップの組み合わせ方を検討する際に便利です。

オリジナリティあふれるディスプレイを

ピクチャーレールでのディスプレイ例

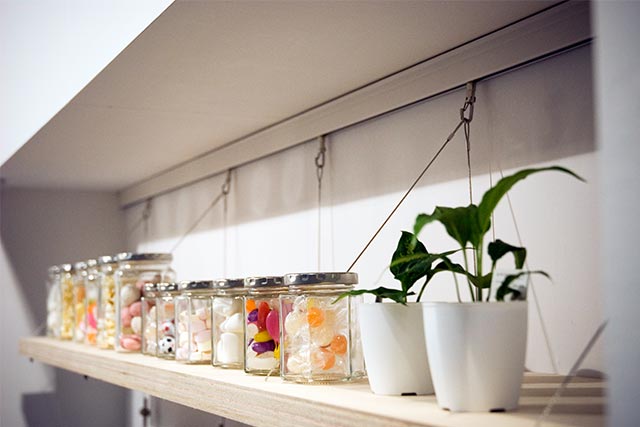

ピクチャーレールにワイヤーシステムを組合わせると無限の可能性が広がります。ワイヤーを使った「棚吊り」「パイプ吊り」「パネル吊り」等で展示物や商品を引き立たせ、浮遊感のあるディスプレイが可能なシステムになります。空間レイアウトにあわせて金具の位置調整が簡単に行える優れた店舗システムとして世界中の商業施設でお使いいただいております。

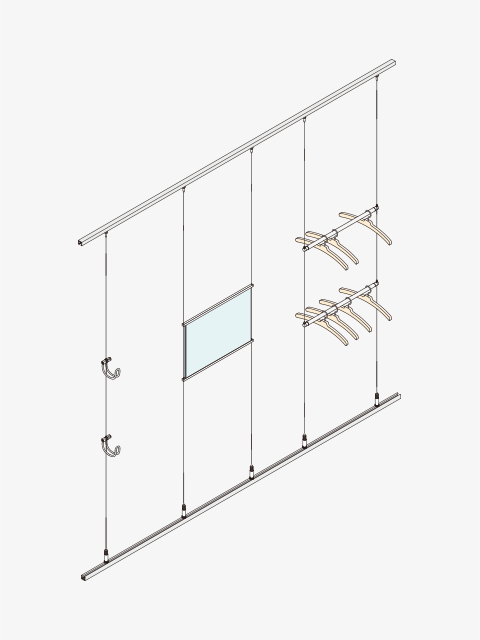

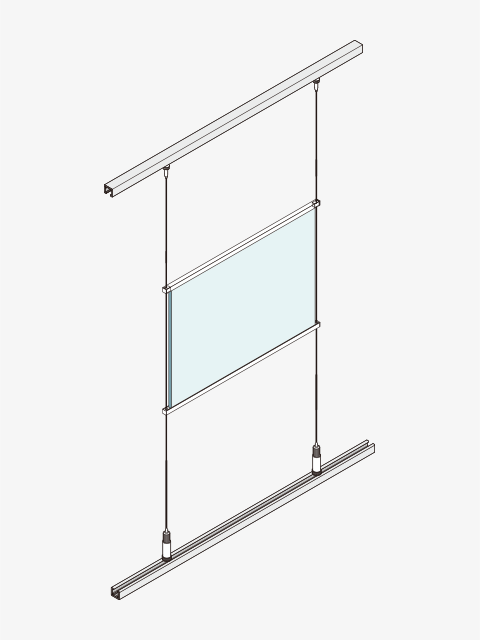

ピクチャーレールを上下に設置の構成図

レールを上下に設置

中間部分の上下移動はアラカワグリップの金具で自由に移動できます。左右の移動は上下のレールアタッチメントを横移動させることで簡単に移動できます。

ピクチャーレールを上下に設置シングルの構成図

シングル

パネル展示やパイプハンガー吊りなどの面のディスプレイで有効に機能します。中間着脱式金具を使えば、中間金具を自由に取付け・取外しが可能です。

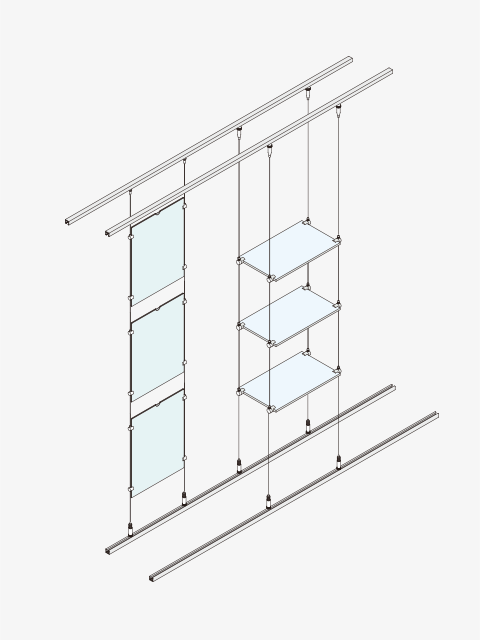

ピクチャーレールを上下に設置マルチの構成図

マルチ

レールを上下に複数列取り付ければ棚などの設置が簡単になり、空間を演出する自由度の高いディスプレイが可能です。
