ワイヤーシステム・ピクチャーレール

CRJ

用 途
ピクチャーレール
取付タイプ
レール
ワイヤー径
Φ0.6(3kg)、Φ0.8(5kg)、Φ1.0(8kg)、Φ1.2(10kg)、Φ1.5(30kg)

材質:アルミ(カバー部プラスチック)
仕上げ:アルマイト(カバー部白)
実寸法
CRJ 3000 white:3m
CRJ 2000 white:2m
※エンドキャップ (CRJ-E LR) が付属しています。(2018年7月より付属品はエンドキャップのみとなりました。)
レールの取り付け方(木造壁)
必ず下地材にビス止めしてください。石膏ボードなどの仕上げ材への取り付けでは充分な強度が確保できず、大変危険な場合があります。許容荷重は正しく施工された場合の1mあたりの荷重です。


エンドキャップの取り付け方

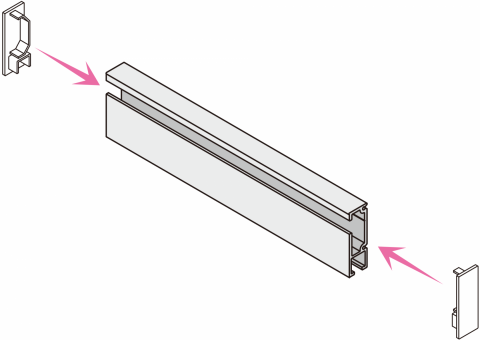

エンドキャップは側面から差し込んで取り付けます。

カバーの取り付け方
レールをビス止め後、カバーの突起をレールの溝にあわせて端から順に押し込んで下さい。


ジョイントピン(J1-03)の使い方 ※J1-03は別売りです。
(1)J1-03をCRJのスリットに食い込むように叩き込みます。
(2)もう一本のCRJを差し込んでください。
(3)隙間が無くなれば連結完了です。


レールアタッチメントの取付方法(CR-1,CR-4,CR-6)

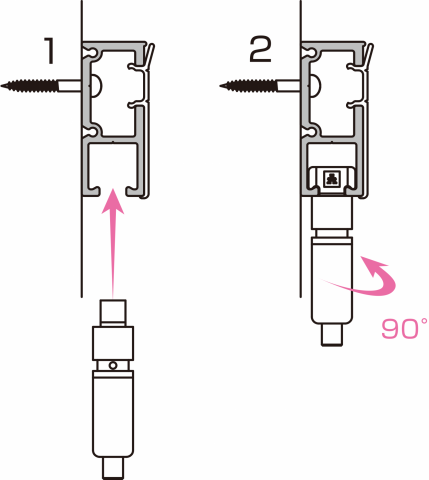

レールアタッチメントは、レール溝に挿入し、押し上げながら90度回転させます。

レールアタッチメントの取付方法(CR-7)

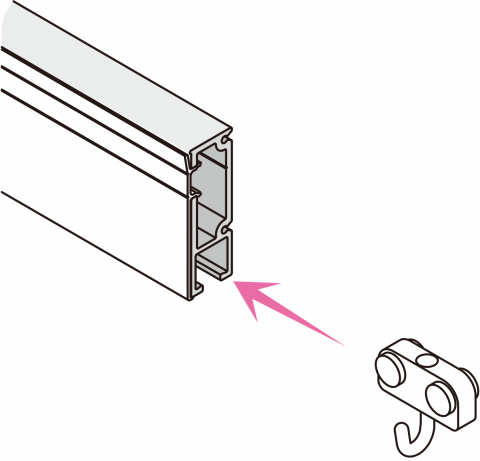

CR-7はレール端部のエンドキャップを外し、挿入します。CR-7の取り外し・追加がある場合は端部にエンドをふさがず、すき間をあけておいてください。





※サイト内の製品画像等の無断転載・無断使用を固く禁じます。画像の転載、利用をする場合は必ず事前に許諾を得てください。

CRJ 2000 white / CODE:121101 / ¥4,700(税抜)

ホワイト 実寸法:2m

CRJ 3000 white / CODE:121103 / ¥6,800(税抜)

ホワイト 実寸法:3m

CRJ-E LR / CODE:121305 / (税抜)

CRJレール用追加エンドキャップ(CRJレールには1本につき1セット付属しています)
