ワイヤーシステム・ピクチャーレール

MC-16

用 途
ピクチャーレール
取付タイプ
レール
ワイヤー径
Φ0.6(3kg)、Φ0.8(5kg)、Φ1.0(8kg)、Φ1.2(10kg)、Φ1.5(30kg)

材質:アルミ

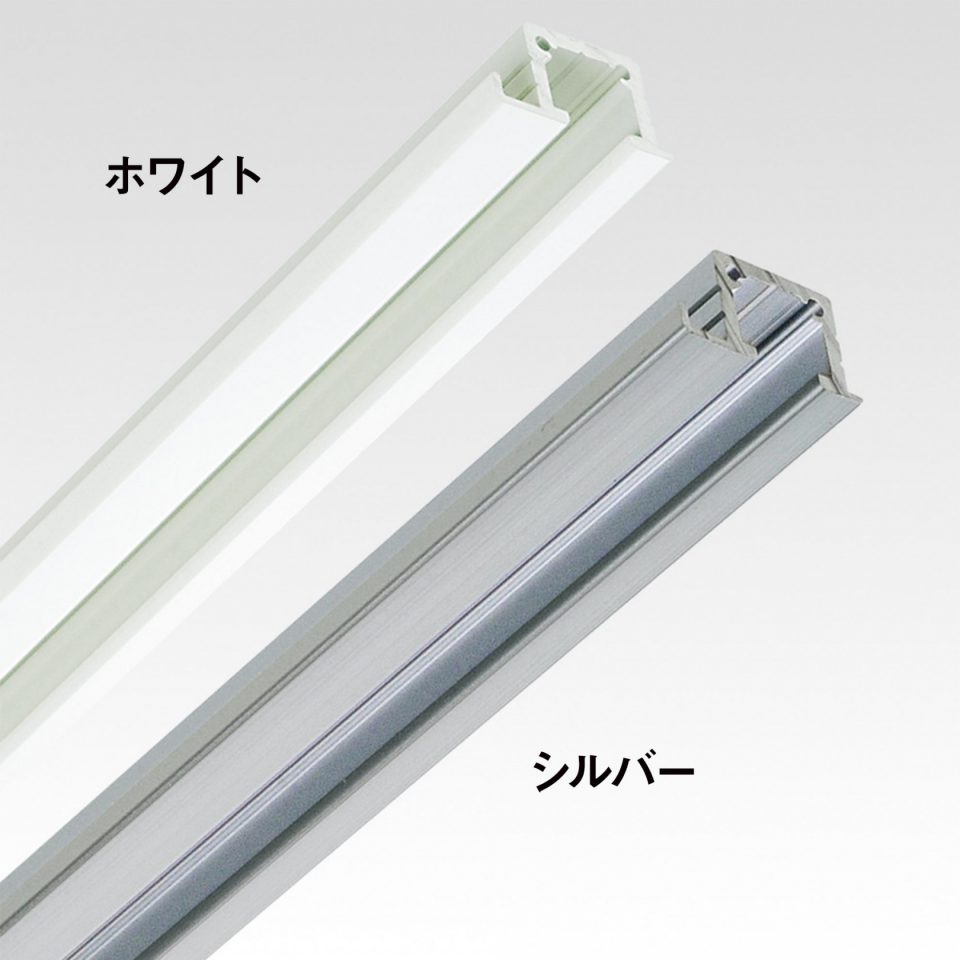

仕上げ:アルマイト(ホワイト、シルバー)
● ジョイントピン、エンドキャップは別売りとなります。
● 9.5mmボード対応 埋込型レール

・天井・壁面兼用埋込型レール(先付け)/9.5mmボード
・美術館、ギャラリー、オフィス、住宅、店舗
・天井・床に取付け、ディスプレイレールとしてもお使いいただけます。

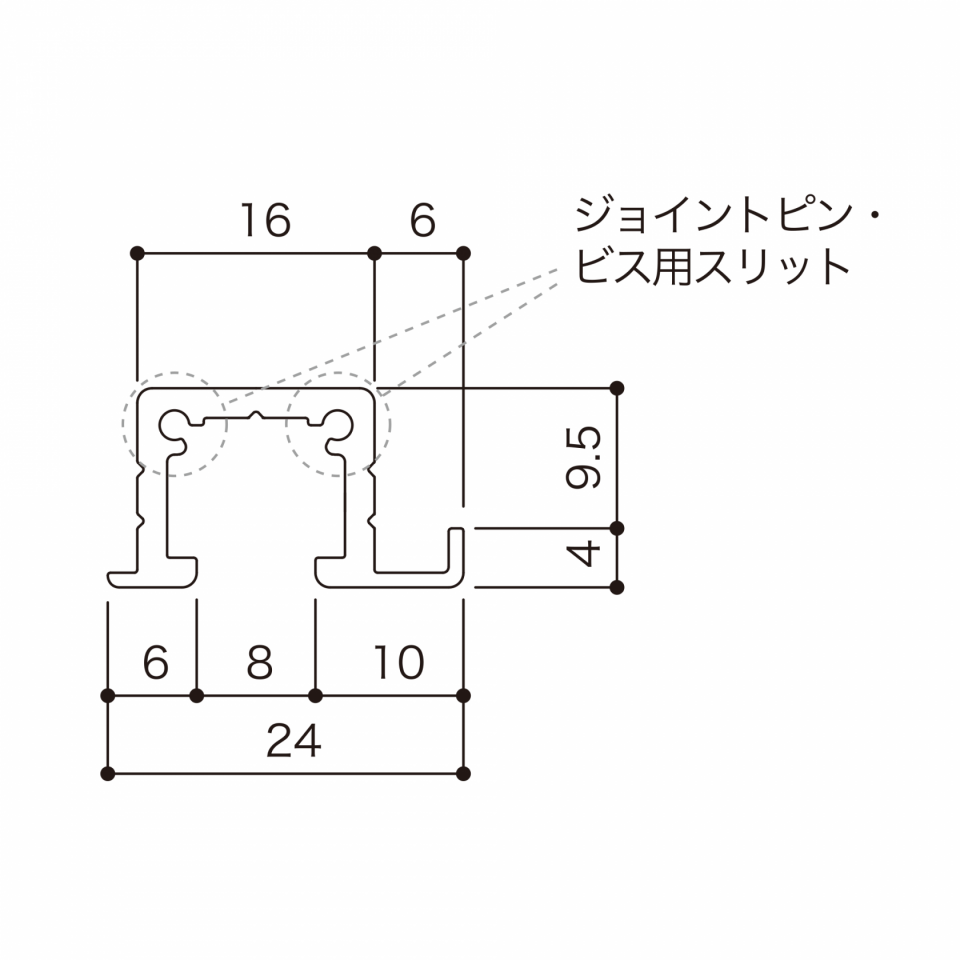

実寸法
MC-16 3000:3m
レールの取り付け方
軽量鉄骨下地壁


軽量鉄骨下地天井

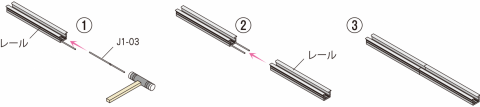

ジョイントピン(J1-03)の使い方 ※J1-03は別売りです。
(1)J1-03をレールのスリットに食い込むように叩き込みます。
(2)もう一本のレールを差し込んでください。
(3)隙間が無くなれば連結完了です。

エンドキャップの取り付け方
エンドキャップは側面のビス用スリットに付属のネジで取付けてください。エンドキャップはレールを施工する前に取付けてください。

※サイト内の製品画像等の無断転載・無断使用を固く禁じます。画像の転載、利用をする場合は必ず事前に許諾を得てください。

MC-16 3000 white / CODE:126164 / ¥3,600(税抜)

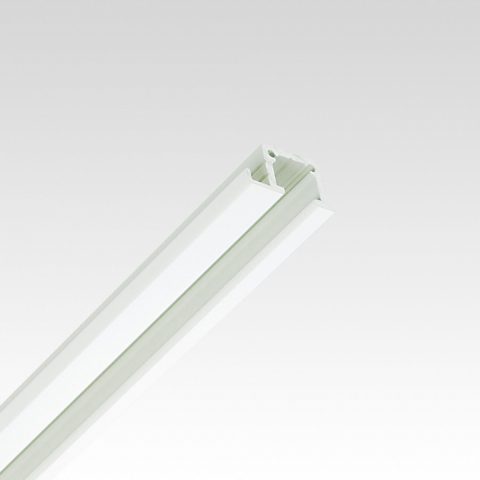

ホワイト 実寸法:3m

MC-16 3000 silver / CODE:126163 / ¥3,300(税抜)

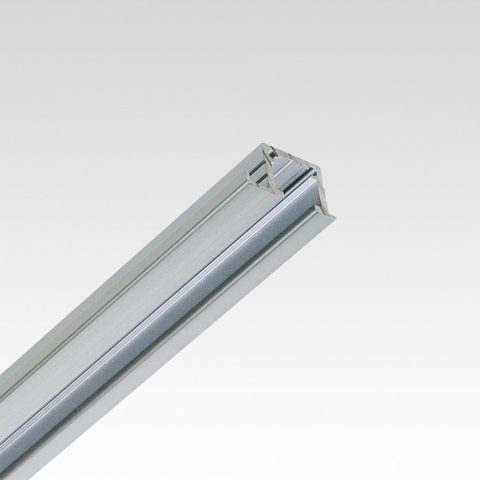

シルバー 実寸法:3m
