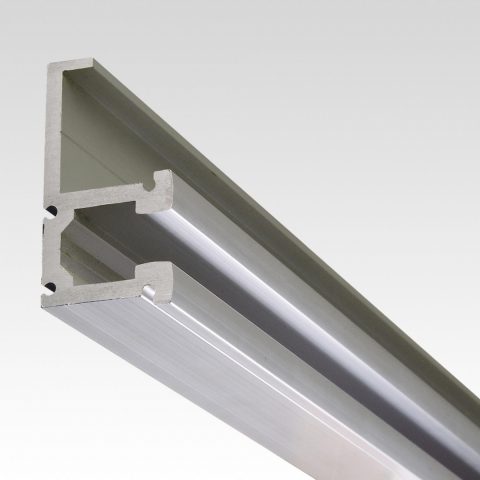

VH-4

用　途

ピクチャーレール

取付タイプ

レール

ワイヤー径

Φ1.5（30kg）、Φ2.0（50kg）、Φ2.5（70kg）、Φ3.0（100kg）、Φ4.0（150kg）

材質：アルミ
仕上げ：アルマイト

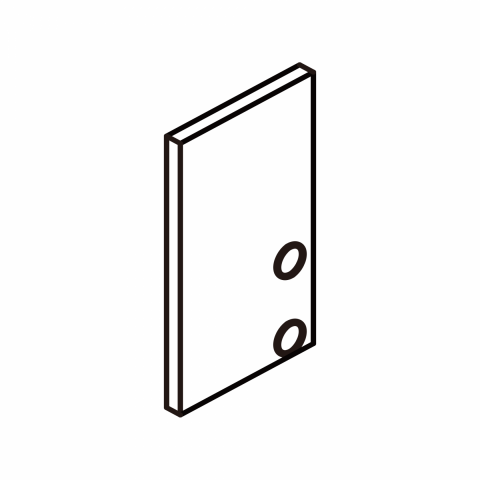

● ジョイントピン、エンドキャップは別売りとなります。
実寸法
VH-4 2000：2m
レールの取り付け方
コンクリート壁
※300～450mmピッチで取り付けます。詳しくは当社までお問い合わせください。

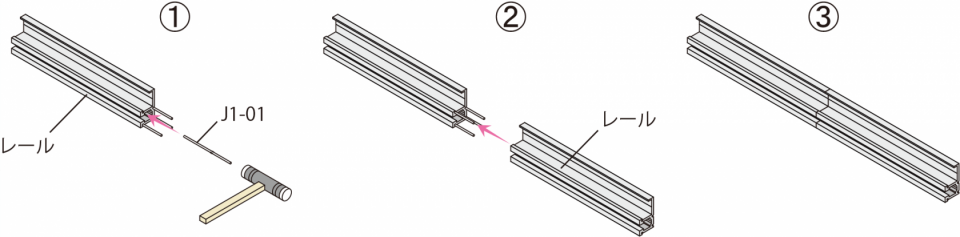

ジョイントピン（J1-01）の使い方　J1-01は別売りです。
（1） J1-01をレールのスリットに食い込むように叩き込みます。
（2）もう一本のレールを差し込んでください。
（3）隙間が無くなれば連結完了です。

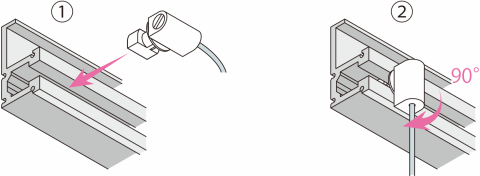

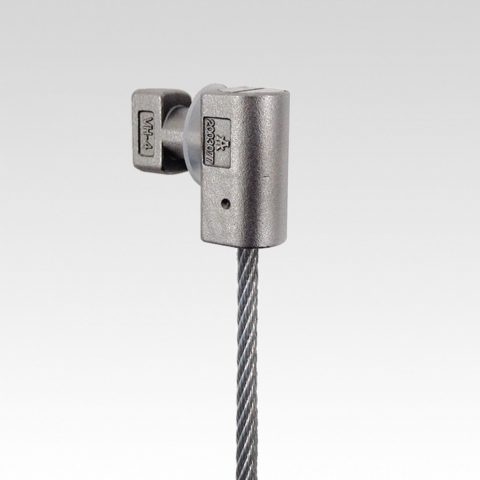

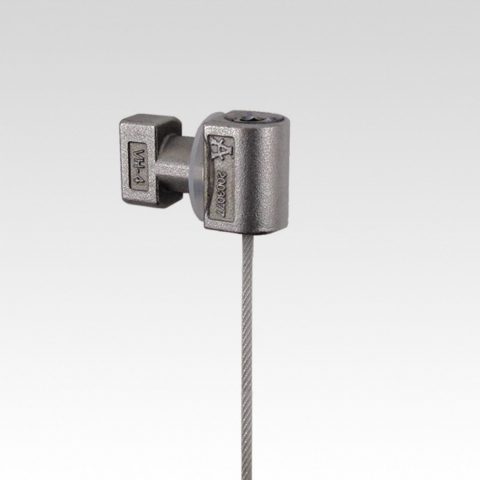

レールアタッチメントの取付方法
（1） レールの溝に金具を横向きに 差し込みます。
（2）金具をレールに押し付けながら90度回転させて取付けます。
