MH-3

用　途

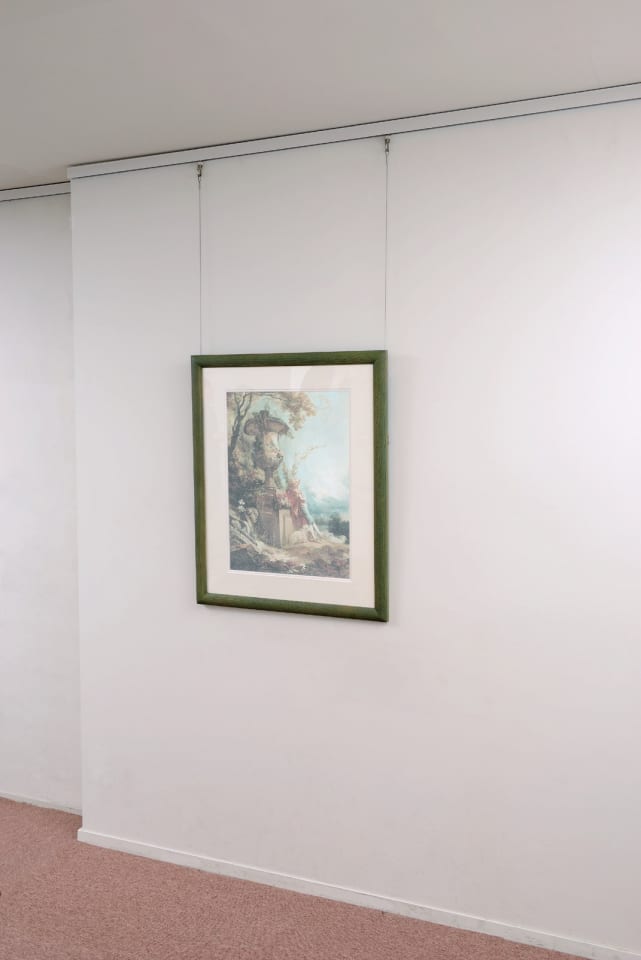

ピクチャーレール

取付タイプ

レール

ワイヤー径

Φ0.6（3kg）、Φ0.8（5kg）、Φ1.0（8kg）、Φ1.2（10kg）、Φ1.5（30kg）、Φ2.0（50kg）、Φ2.5（70kg）

材質：アルミ
仕上げ：アルマイト
● ジョイントピン、エンドキャップは別売りとなります。

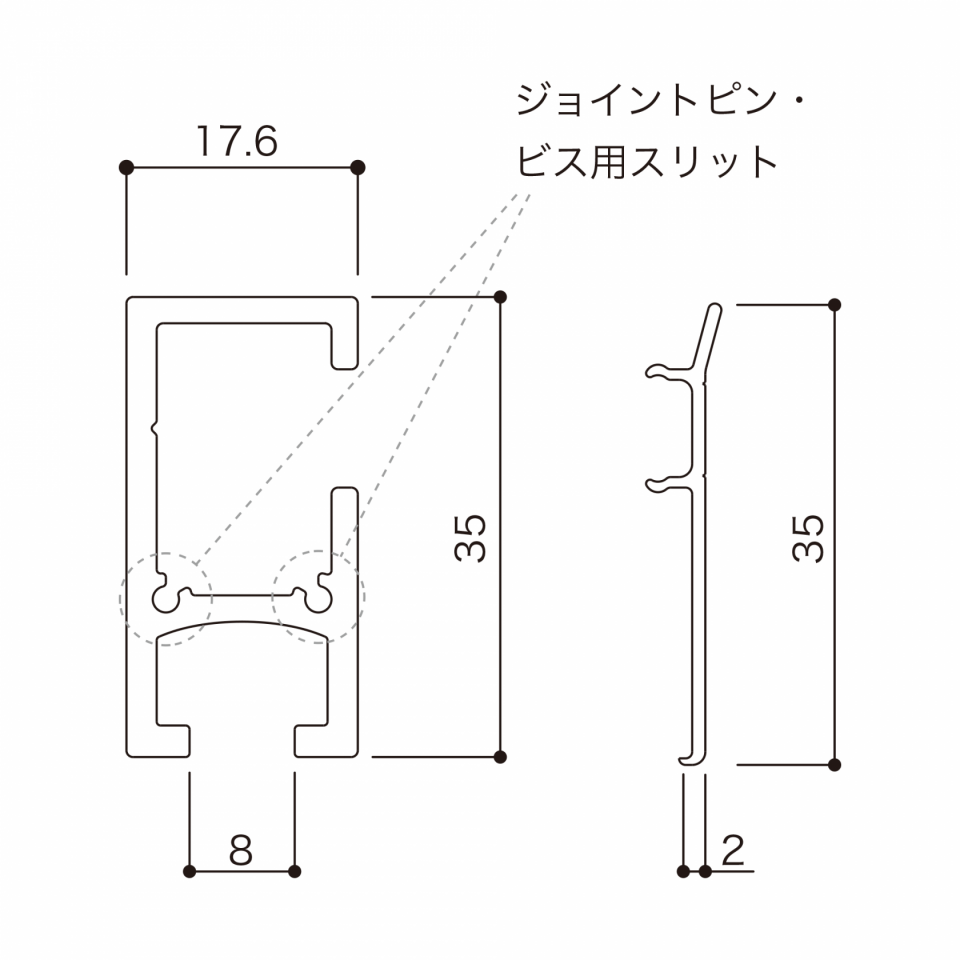

実寸法
MH-3 2000：2m
※ビス穴は空いておりません。
※取付ビスは付属しておりません。
レールの取り付け方
木造壁

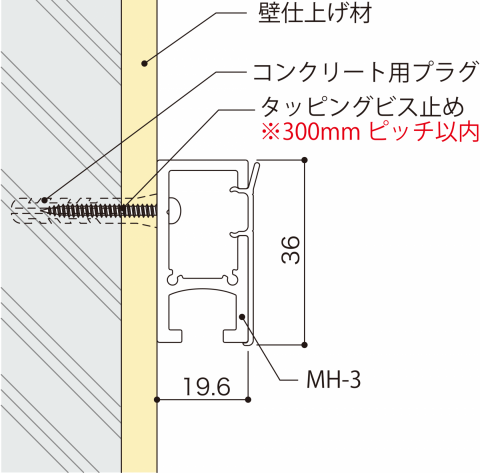

コンクリート壁

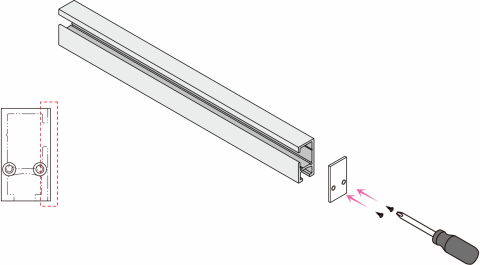

エンドキャップの取り付け方
エンドキャップは側面のビス用スリットに付属のネジで取り付けてください。

※エンドキャップは左右兼用ですが、上図の通りレールの開口部側にエンドキャップがはみ出る向きに合わせて取り付けてください。

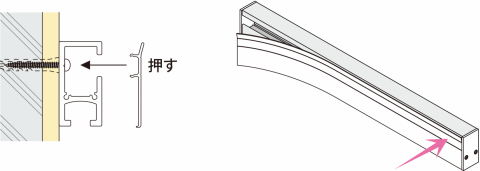

カバーの取り付け方
レールをビス止め後、カバーの突起をレールの溝にあわせて端から順に押し込んでください。

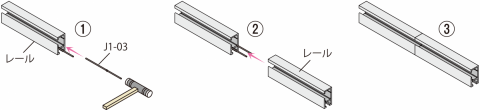

ジョイントピン（J1-03）の使い方　J1-03は別売りです。
（1） J1-03をレールのスリットに食い込むように叩き込みます。
（2） もう一本のレールを差し込んでください。
（3）隙間が無くなれば 連結完了です。
